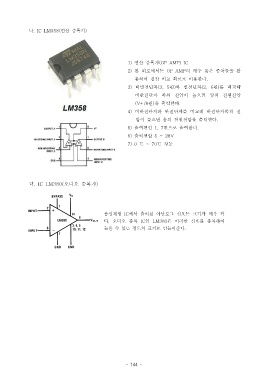

나. IC LM358( 연산 증폭기)

1) 연산 증폭기(OP AMP) IC
2) 본 회로에서는 OP AMP 의 매우 높은 증폭률을 활
용하여 전압 비교 회로로 이용한다.

3) 비반전단자(3, 5 핀 와 반전단자) (2, 6 핀 를 비교해)
비반전단자 쪽의 전압이 높으면 양의 전원전압
(V+/8 핀 을 출력한다) .
4) 비반전단자와 반전단자를 비교해 반전단자쪽의 전
압이 높으면 음의 전원전압을 출력한다.

5) 출력핀인 1, 7 핀으로 출력한다.
6) 출력전압 5 ~ 28V
7) 0 ℃ ~ 70℃ 작동

다. IC LM380( 오디오 증폭기)

음성재생 IC 에서 출력된 아날로그 신호는 크기가 매우 작
다 오디오 증폭. IC 인 LM380 은 이러한 신호를 증폭하여
들을 수 있는 정도의 크기로 만들어준다.
