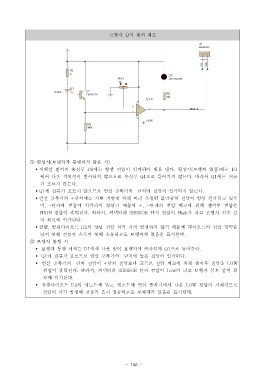

보행자 감지 센서 회로

① 평상시 보행자가 통행하지 않을 시( )
▸ 적외선 센서의 송신부 D1 에는 항상 전압이 인가되어 빛을 낸다 평상시 보행자 없음 에는. ( ) D1
에서 나온 적외선이 반사되지 않으므로 수신부 Q1 으로 들어가지 않는다 따라서. Q1 에는 전류
가 흐르지 않는다.
▸ Q1 에 전류가 흐르지 않으므로 연산 증폭기의 단자에 전압이 인가되지 않는다.–
▸ 연산 증폭기의 + 단자에는 가변 저항에 의해 미리 조정된 값만큼의 전압이 항상 인가되고 있으
며, – 단자에 전압이 인가되지 않았기 때문에 +, – 단자의 전압 비교에 의해 센서부 전압은
HIGH 전압이 출력된다 따라서 커넥터의. , SENSOR 단자 전압이 High 가 되고 보행자 신호 감
지 회로에 인가된다.
▸ 한편 발광다이오드, D2 의 양단 전압 차가 거의 발생하지 않기 때문에 다이오드의 전압 장벽을
넘지 못해 전류가 흐르지 못해 소등되므로 보행자가 없음을 표시한다.
② 보행자 통행 시
▸ 보행자 통행 시에는 D1 에서 나온 빛이 보행자에 반사되어 Q1 으로 들어간다.
▸ Q1 에 전류가 흐르므로 연산 증폭기의 단자에 높은 전압이 인가된다.–
▸ 연산 증폭기의 – 단자 전압이 + 단자 전압보다 크므로 전압 비교에 의해 센서부 전압은 LOW
전압이 출력된다 따라서 커넥터의. , SENSOR 단자 전압이 Low 가 되고 보행자 신호 감지 회
로에 인가된다.
▸ 발광다이오드 D2 의 애노드에 Vcc, 캐소드에 연산 증폭기에서 나온 LOW 전압이 가해지므로
전압의 차가 발생해 전류가 흘러 점등되므로 보행자가 있음을 표시한다.
