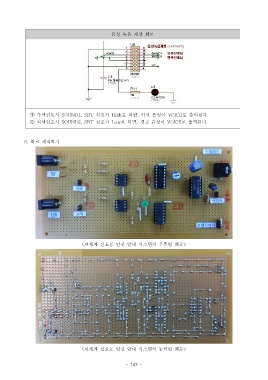

음성 녹음 재생 회로

① 녹색신호시 SOUND1, SBT 신호가 High 로 되면 안전 음성이, VOICE 로 출력된다.
② 적색신호시 SOUND2, SBT 신호가 Low 로 되면 경고 음성이, VOICE 로 출력된다.

8. 회로 제작하기

< 보행자 신호등 안전 안내 시스템의 부품면 회로>

< 보행자 신호등 안전 안내 시스템의 동박면 회로>
