7. 회로 설계하기

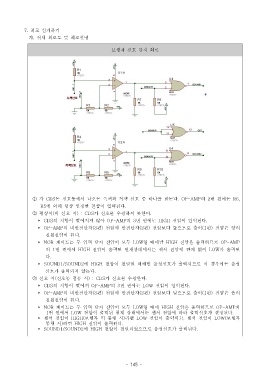

가 전체 회로도 및 회로설명.

보행자 신호 감지 회로

① 각 CDS 는 신호등에서 나오는 녹색과 적색 신호 중 하나를 받는다. OP-AMP 의 2 번 핀에는 R6,
R5 에 의해 항상 일정한 전압이 입력된다.
② 평상시 비 신호 시( ) : CDS 가 신호를 수광하지 못한다.
▸ CDS 의 저항이 떨어지지 않아 OP-AMP 의 3 번 핀에는 HIGH 전압이 입력된다.
▸ OP-AMP 의 비반전단자 핀 전압이 반전단자 핀 전압보다 높으므로 출력 핀 전압은 양의(3 ) (2 ) (1 )
전원전압이 된다.
▸ NOR 게이트는 두 입력 단자 전압이 모두 LOW 일 때에만 HIGH 전압을 출력하므로 OP-AMP
의 1 번 핀에서 HIGH 전압이 출력된 현재상태에서는 센서 전압에 관계 없이 LOW 가 출력된
다.
▸ SOUND1/SOUND2 에 HIGH 전압이 전달될 때에만 음성신호가 출력되므로 이 경우에는 음성
신호가 출력되지 않는다.
③ 신호 시 신호등 점등 시( ) : CDS 가 신호를 수광한다.
▸ CDS 의 저항이 떨어져 OP-AMP 의 3 번 핀에는 LOW 전압이 입력된다.
▸ OP-AMP 의 비반전단자 핀 전압이 반전단자 핀 전압보다 낮으므로 출력 핀 전압은 음의(3 ) (2 ) (1 )
전원전압이 된다.
▸ NOR 게이트는 두 입력 단자 전압이 모두 LOW 일 때에 HIGH 전압을 출력하므로 OP-AMP 의
1 번 핀에서 LOW 전압이 출력된 현재 상태에서는 센서 전압에 따라 출력신호가 결정된다.
▸ 센서 전압이 HIGH( 보행자 미 통행 시 라면) LOW 전압이 출력되고 센서 전압이, LOW( 보행자
통행 시 라면) HIGH 전압이 출력된다.
▸ SOUND1/SOUND2 에 HIGH 전압이 전달되었으므로 음성신호가 출력된다.
