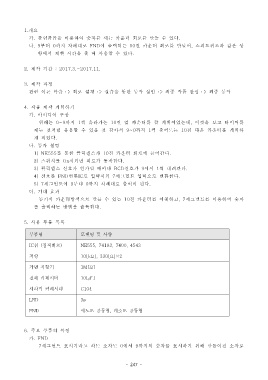

1. 개요
가 플립플롭을 이용하여. 숫자를 세는 카운터 회로를 만들 수 있다.
나. 9 부터 0 까지 차례대로 FND 에 출력되는 10 진 카운터 회로를 만들어, 스피드퀴즈와 같은 상
황에서 제한 시간을 줄 때 사용할 수 있다.

2. 제작 기간 : 2017.3.~2017.11.

3. 제작 과정
관련 이론 학습 ⇨ 회로 설계 ⇨ 실습을 통한 동작 실험 ⇨ 최종 작품 완성 ⇨ 최종 동작

4. 작품 제작 계획하기
가 아이디어 구상.
원래는 0~9 까지 1 씩 올라가는 10 진 업 카운터를 할 계획이었는데 이것을 보고 타이머를,
재는 것처럼 응용할 수 있을 것 같아서 9~0 까지 1 씩 줄어드는 10 진 다운 카운터를 계획하

게 되었다.
나 동작 설명.
1) NE555 를 통한 클럭펄스가 10 진 카운터 회로에 들어간다.
2) 스위치를 On 시키면 회로가 동작한다.
3) 클럭펄스 신호가 인가될 때마다 BCD 신호가 9 에서 1씩 내려간다.
4) 신호를 FND 변환IC로 입력시켜 7 세그먼트 입력으로 변환한다.
5) 7 세그먼트에 9 부터 0 까지 차례대로 출력이 된다.
다 기대 효과.
동기식 카운터방식으로 만들 수 있는 10 진 카운터를 이해하고, 7 세그먼트를 이용하여 숫자

를 출력하는 방법을 습득한다.

5. 사용 부품 목록

부품명 모델명 및 사양

IC 칩 집적회로( ) NE555, 74193, 7400, 4543

저항 10[k ], 330[ ]×2Ω Ω

가변 저항기 1M[ ]Ω

전해 커패시터 10[㎌ ]

세라믹 커패시터 C104

LED 3ø

FND 애노드 공통형 캐소드 공통형,

6. 주요 부품의 특징
가. FND
7 세그먼트 표시기라고 하는 소자는 0 에서 9 까지의 숫자를 표시하기 위해 만들어진 소자로
