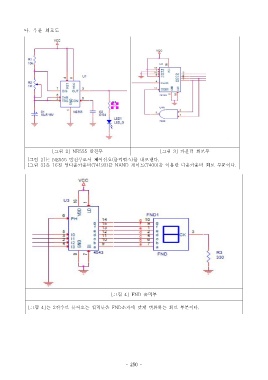

나 부분 회로도.

[ 그림 2] NE555 발진부 [ 그림 3] 카운터 회로부

[ 그림 2] 는 NE555 발진부로서 제어신호 클럭펄스 를 내보낸다( ) .
[ 그림 3] 은 16 진 업다운카운터(74193) 를 NAND 게이트(7400) 을 이용한 다운카운터 회로 부분이다.

[ 그림 4] FND 출력부

[ 그림 4] 는 2 진수로 들어오는 입력들을 FND 소자에 맞게 변환하는 회로 부분이다.
