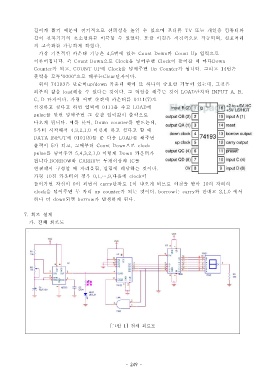

Page 249 - 1

길이가 짧기 때문에 전기적으로 신뢰성을 높일 수 있으며 포터블 TV 또는 개인용 컴퓨터와
같이 전자기기의 초소형화를 이룩할 수 있었다. 또한 이것은 저전력으로 작동되며, 신호처리
의 고속화를 가능하게 하였다.
가장 기본적인 카운터 기능은 4,5 번에 있는 Count Down 과 Count Up 입력으로
이루어집니다 즉. Count Down 으로 Clock 을 넣어주면 Clock 이 들어갈 때 마다Down
Counter 가 되고, COUNT UP 에 Clock 을 넣어주면 Up Counter 가 됩니다 그리고. 14 번은
출력을 모두"0000" 으로 해주는Clear 단자이다.

위의 74193 은 단순히up/down 카운터 외에 또 하나의 중요한 기능이 있는데 그것은,
외부의 값을 load 해올 수 있다는 것이다 그 역할을 해주는 것이. LOAD 단자와 INPUT A, B,
C, D 단자이다 가령 어떤 순간에 카운터를. 0111(7) 로
설정하고 싶다고 하면 입력에 0111 을 주고 LOAD 에
pulse 를 한번 넣어주면 그 순간 입력값이 출력으로
나오게 됩니다 예를 들어. , Down counter 를 만드는데,
5 부터 시작해서 4,3,2,1,0 이렇게 하고 싶다고 할 때

DATA INPUT 에 0101(5) 를 준 다음 LOAD 를 해주면
출력이 5 가 되고 그때부터, Count Down 으로 clock
pulse 를 넣어주면 5,4,3,2,1,0 이렇게 Down 카운터가
됩니다.BORROW 와 CARRY 는 두개이상의 IC 를
연결해서 구성할 때 자리올림 빌림에 해당하는 것이다, .
가령 10 진 카운터의 경우 0,1,… ,9, 다음에 clock 이
들어가면 자신이 0 이 되면서 carry 단자로 1 이 나오게 되므로 이것을 받아 10 의 자리의
clock 을 넣어주면 두 자리 up counter 가 되는 것이다. borrow 는 carry 와 반대로 2,1,0 에서
하나 더 down 되면 borrow 가 발생하게 된다.

7. 회로 설계
가 전체 회로도.

[ 그림 1] 전체 회로도
