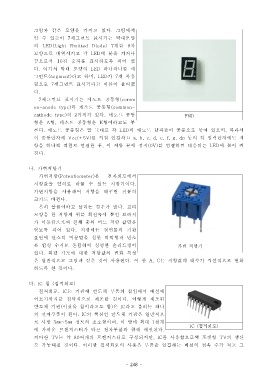

그림과 같은 모양을 가지고 있다. 그림에서
알 수 있듯이 7 세그먼트 표시기는 막대모양
의 LED(Light Emitted Diode) 7 개를 8 자
모양으로 배열시키고 각 LED 에 불을 켜거나
끔으로서 10 진 숫자를 표시하도록 되어 있
다. 여기서 막대 모양의 LED 하나하나를 세
그먼트(segment) 라고 하며, LED 가 7 개 사용

됨으로 7 세그먼트 표시기라고 이름이 붙여졌
다.
7 세그먼트 표시기는 애노드 공통형(comm
on-anode type) 과 캐소드 공통형(common-
cathode type) 의 2 가지가 있다 애노드 공통. FND
형은 A 형, 캐소드 공통형은 K 형이라고도 부
른다 애노드 공통형은 말 그대로 각. LED 의 애노드 단자들이 공통으로 묶여 있으며 따라서,

이 공통단자에 Vcc(+5V) 를 직접 연결하고 a, b, c, d, e, f, g, dp 등의 각 입력단자에는 저
항을 하나씩 직렬로 연결한 후 이 저항 끝에 접지, (0V) 를 연결하면 대응되는 LED 에 불이 켜
진다.

나 가변저항기.
가변저항(Potentiometer) 은 전자회로에서
저항값을 임의로 바꿀 수 있는 저항기이다.
가변저항을 사용하여 저항을 바꾸면 전류의
크기도 바뀐다.

흔히 볼륨이라고 불리는 경우가 많다. 고리
모양을 한 저항체 위를 회전축에 붙인 브러시
가 이동함으로써 전체 중의 어느 저항 값만을
얻도록 되어 있다. 저항체는 절연물의 기판
표면에 탄소의 미분말을 칠한 피막형과 탄소
를 합성 수지로 혼합하여 성형한 솔리드형이 가변 저항기
있다. 회전 각도에 대한 저항값의 변화 특성

은 일반적으로 그림과 같은 것이 사용된다 이 중. A, C 는 저항값의 대수가 직선적으로 변화
하도록 한 것이다.

다. IC 칩 ( 집적회로)
집적회로. IC 는 기판에 반도체 부품의 삽입에서 배선에
이르기까지를 집약적으로 제조한 것이다. 이렇게 제조된
반도체 기판 이것을 칩이라고도 함 은( ) IC 라고 불리는 하나
의 전자부품이 된다. IC 의 핵심인 반도체 기판은 일반적으
로 사방 3㎜ ~5㎜ 정도의 초소형이며 이 안에 최대, 1 천개
IC ( 집적회로)
에 가까운 트랜지스터가 다른 전자부품과 함께 배선된다.
커다란 TV 는 약 80 여개의 트랜지스터로 구성되지만, IC 를 사용함으로써 포켓형 TV 의 생산
도 가능해진 것이다. 이러한 집적회로의 사용은 부품을 연결하는 배선의 접속 수가 적고 그
