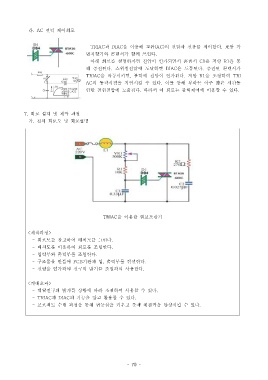

라. AC 전력 제어회로

TRIAC 과 DIAC 을 이용해 교류(AC) 의 전압과 전류를 제어한다 보통 가.
변저항기와 콘덴서가 함께 쓰인다.
아래 회로를 설명하자면 전압이 인가되면서 콘덴서 C1 은 저항 R1 을 통
해 충전된다 스위칭전압에 도달하면. DIAC 은 도통된다 충전된 콘덴서가.
TRIAC 을 작동시키면 부하에 전압이 인가된다 저항, . R1 을 조정하여 TRI
AC 의 동작시점을 지연시킬 수 있다 이를 통해 부하는 아주 짧은 시간동.
안만 전원전압에 노출된다 따라서 이 회로는 출력제어에 이용할 수 있다. .

7. 회로 설계 및 제작 과정
가 전체 회로도 및 회로설명.

TRIAC 을 이용한 램프조광기

< 제작과정>
- 회로도를 참고하여 배치도를 그린다.
- 배치도를 이용하여 회로를 조립한다.
- 입력부와 출력부를 조립한다.
- 구조물을 만들어 PCB 기판과 입 출력부를 결선한다, .
- 전원을 인가하여 전구의 밝기를 조절하여 사용한다.

< 기대효과>
- 백열전구의 밝기를 상황에 따라 조절하여 사용할 수 있다.
- TRIAC 과 DIAC 의 기능을 알고 활용할 수 있다.
- 프로젝트 수행 과정을 통해 협동심을 키우고 문제 해결력을 향상시킬 수 있다.
