Page 71 - 1

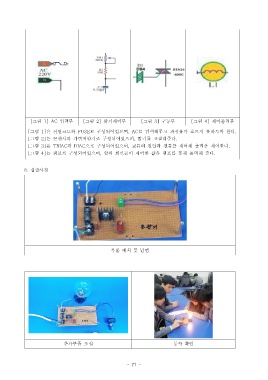

[ 그림 1] AC 입력부 [ 그림 2] 밝기제어부 [ 그림 3] 구동부 [ 그림 4] 제어출력부

[ 그림 1] 은 전원코드와 FUSE 로 구성되어있으며, AC 를 입력해주고 과전류가 흐르지 못하도록 한다.
[ 그림 2] 는 콘덴서와 가변저항기로 구성되어있으며 밝기를 조절해준다, .
[ 그림 3] 은 TRIAC 과 DIAC 으로 구성되어있으며 교류의 전압과 전류를 제어해 출력을 제어한다, .
[ 그림 4] 는 램프로 구성되어있으며 앞의 회로들이 제어한 값을 램프를 통해 출력해 준다, .

8. 실습사진

부품 배치 및 납땜

추가부품 조립 동작 확인

- 71 -
