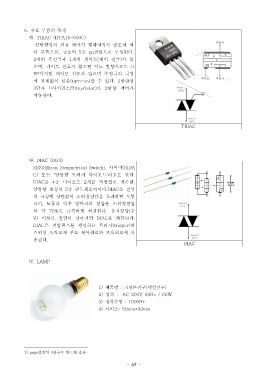

6. 주요 부품의 특징
가. TRIAC (BTA16-600C)
양방향성의 전류 제어가 행하여지는 반도체 제
어 부품으로 규소의, 5 층 pn 접합으로 구성된다.
2 개의 주전극과 1 개의 게이트 제어 전극 가 있( )
으며 게이트 신호가 없으면 어느 방향으로도, O
FF 이지만 게이트 신호가 있으면 주전극의 극성
에 관계없이 턴온(turn-on) 할 수 있다. 2 방향성
3 단자 1) 사이리스터(thyristor) 로 2 방향 제어가
가능하다.

TRIAC

나. DIAC (DB4)
SSS(Silicon Symmetrical Switch), 사이닥(SIDA
C) 또는 ‘ 양방향 트리거 다이오드 라고도 한다’ .
DIAC 은 4 층 다이오드 2 개를 역병렬로 접속한,
양방향 대칭의 5 층 반도체소자이다.DIAC 은 전압
의 극성에 상관없이 스위칭전압을 초과하면 도통
되며 도통된 이후 양단자의 전압은 스위칭전압,
의 약 75% 로 급격하게 하강한다. 유지전압 수(
V) 이하로 전압이 낮아지면 DIAC 은 차단된다.
DIAC 은 전압펄스를 생성하는 트리거(trigger) 와
스위칭 소자로서 주로 제어회로와 보호회로에 사
용된다.
DIAC

다. LAMP

1) 제품명 : 크립톤전구 백열전구( )
2) 정격 : AC 200V 60Hz / 60W
3) 정격수명 : 1000Hr
4) 사이즈: 50mm*90mm

1) pnpn 접합의 층구조 반도체 소자4
