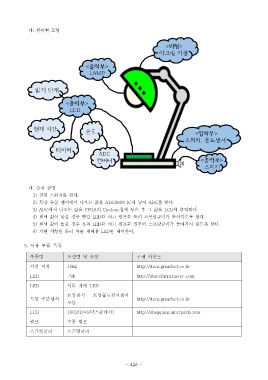

나 블록별 모형.

다 동작 설명.
1) 전원 스위치를 켠다.
2) 토양 수분 센서에서 나오는 값을 ADC0809 IC 에 넣어 ADC 를 한다.
3) ADC 에서 나오는 값을 FPGA 의 Cyclone 칩에 넣은 후 그 값을 LCD 에 출력한다.
4) 센서 값이 낮을 경우 빨간 LED 를 켜고 펌프를 돌려 스프링클러가 돌아가도록 한다.
5) 센서 값이 높을 경우 초록 LED 를 켜고 펌프를 멈추어 스프링클러가 돌아가지 않도록 한다.
6) 가변 저항을 돌려 식물 재배용 LED 를 제어한다.

5. 사용 부품 목록

부품명 모델명 및 사양 구매 사이트

가변 저항 10㏀ http://item.gmarket.co.kr

LED 5Φ http://storefarm.naver.com
LED 식물 재배 LED

토양센서 토양습도감지센서
토양 수분센서 http://item.gmarket.co.kr
모듈

LCD 1602(16*2 디스플레이) http://shopping.interpark.com
펌프 수중 펌프

스프링쿨러 스프링쿨러
