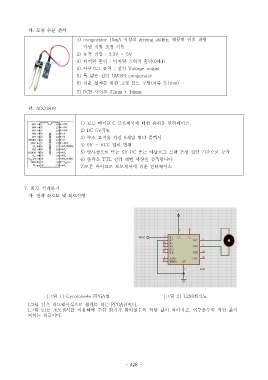

다 토양 수분 센서.
1) comparator 15mA 이상의 driving ability, 깨끗한 신호 파형
가변 저항 조정 가능
2) 동작 전압 : 3.3V ~ 5V
3) 디지털 출력 : 디지털 스위치 출력 과(0 1)
4) 아날로그 출력 : 전압 Voltage output
5) 폭 넓은 전압 LM393 comparator
6) 쉬운 설치를 위한 고정 볼트 구멍 지름( 3.1mm)

7) PCB 사이즈 32mm * 14mm

라. ADC0809

1) 모든 마이크로 프로세서에 대한 손쉬운 인터페이스
2) DC 5V 작동
3) 주소 로직을 가진 8 채널 멀티 플렉서
4) 0V ~ VCC 입력 범위
5) 방사형으로 또는 5V DC 또는 아날로그 스팬 조정 전압 기준으로 동작
6) 출력은 TTL 전압 레벨 사양을 충족합니다
7) 모든 마이크로 프로세서에 쉬운 인터페이스

7. 회로 설계하기
가 전체 회로도 및 회로설명.

[ 그림 1] Cycolone4e FPGA 칩 [ 그림 2] L298 회로도

[ 그림 1] 은 하드웨어적으로 설계를 하는 FPGA 칩이다.
[ 그림 2] 는 조도센서를 이용하여 주위 밝기가 밝아질수록 저항 값이 작아지고 어두울수록 저항 값이,
커지는 회로이다.
