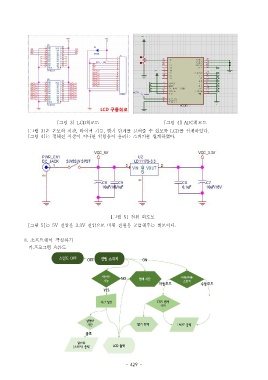

[ 그림 3] LCD 회로도 [ 그림 4] ADC 회로도

[ 그림 3] 은 온도와 시간 타이머 기능 밝기 단계를 보여줄 수 있도록, , LCD 를 설계하였다.
[ 그림 4] 는 정해진 시간이 지나면 알람음이 울리는 스피커를 설계하였다.

[ 그림 5] 전원 회로도

[ 그림 5] 는 5V 전압을 3.3V 전압으로 바꿔 전원을 공급해주는 회로이다.

8. 소프트웨어 작성하기
가 프로그램 흐름도.

- 429 -
