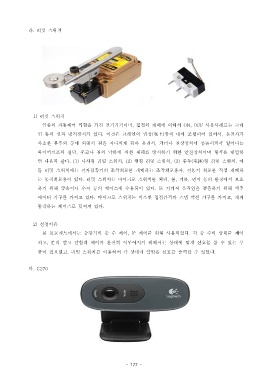

라 리밋 스위치.

1) 리밋 스위치
일종의 자동제어 역할을 가진 전기기기이며 접점의 개폐에 의해서, ON, OFF 사용사례로는 크레
인 등의 권과 방지장치가 있다 이것은 크레인의 권상. (卷上 ) 장치 내에 조립되어 있어서 운전자가,

사소한 부주의 등에 의해서 짐을 지나치게 감아 올려서 거더나 권상장치에 충돌시켜서 일어나는,

와이어로프의 절단 후크나 짐의 낙하에 의한 재해를 방지하기 위한 안전장치이며 형식은 대별하,
면 다음과 같다. (1) 나사형 리밋 스위치, (2) 캠형 리밋 스위치, (3) 중추(重錘 ) 형 리밋 스위치 이.
들 리밋 스위치에는 전자접촉기의 조작회로를 개폐하는 조작회로용과 전동기 회로를 직접 개폐하,

는 동력회로용이 있다 리밋 스위치는 마이크로 스위치를 외력 물 기름 먼지 등의 환경에서 보호. , , ,

하기 위해 금속이나 수지 등의 케이스에 수용되어 있다 또 기계적 움직임을 검출하기 위해 액추.
에이터 기구를 가지고 있다 마이크로 스위치는 미소한 접점간격과 스냅 액션 기구를 가지고 개폐. ,
동작하는 케이스로 덮여져 있다.

2) 선정이유
본 프로젝트에서는 승강기의 층 수 제어 문 제어를 위해 사용되었다 각 층 수의 상태를 제어, .
하고 문의 열고 닫힘의 제어가 완전히 이루어지기 위해서는 상태에 맞게 신호를 줄 수 있는 부,

품이 필요했고 리밋 스위치를 이용하여 각 상태에 알맞은 신호를 출력할 수 있었다, .

마. C270
