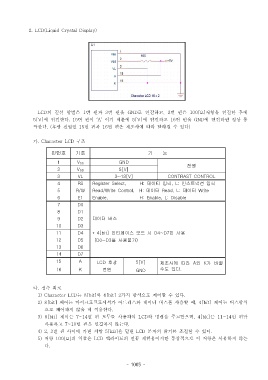

2. LCD(Liquid Crystal Display)

LCD 의 결선 방법은 1 번 핀과 3 번 핀을 GND 로 연결하고, 2 번 핀은 100[ ]Ω 저항을 연결한 후에
5[V] 에 연결한다. 15 번 핀이 ‘A’ 이기 때문에 5[V] 에 연결하고 16 번 핀을 GND 에 연결하면 정상 동
작한다. ( 후광 전원인 15 번 핀과 16 번 핀은 제조사에 따라 달라질 수 있다)

가. Character LCD 구조

핀번호 기호 기 능
1 V SS GND
전원
2 VDD 5[V]
3 VL 3~13[V] CONTRAST CONTROL
4 RS Register Select, H: 데이터 입력, L: 인스트럭션 입력
5 R/W Read/Write Control, H: 데이터 Read, L: 데이터 Write
6 E1 Enable, H: Enable, L: Disable
7 D0
8 D1
9 D2 데이터 버스
10 D3
11 D4 * 4[bit] 인터페이스 모드 시 D4~D7 만 사용
12 D5 (D0~D3 을 사용불가)
13 D6
14 D7
15 A LCD 후광 5[V] 제조사에 따라 A 와 K 가 바뀔
16 K 전원 GND 수도 있다.

나 접속 회로.
1) Character LCD 는 8[bit] 와 4[bit] 2 가지 방식으로 제어할 수 있다.
2) 8[bit] 제어는 마이크로프로세서가 어드레스와 데이터 버스를 사용할 때, 4[bit] 제어는 버스방식
으로 제어하지 않을 때 적용한다.
3) 8[bit] 제어는 7~14 번 핀 모두를 사용하여 LCD 와 명령을 주고받으며, 4[bit] 는 11~14 번 핀만
사용하고 7~10 번 핀은 연결하지 않는다.
4) 2, 3 번 핀 사이에 가변 저항 5[k ]Ω 을 달면 LCD 문자의 밝기를 조절할 수 있다.
5) 저항 100[ ]Ω 의 역할은 LCD 백라이트의 전류 제한용이지만 통상적으로 이 저항은 사용하지 않는
다.
