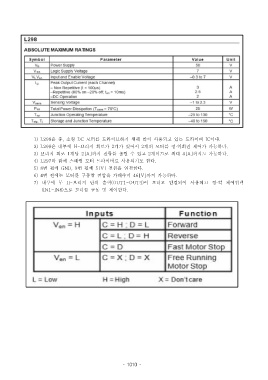

1) L298 은 중 소형, DC 모터를 드라이브하기 위해 많이 사용되고 있는 드라이버 IC 이다.
2) L298 은 내부에 H- 브리지 회로가 2 개가 있어서 2 개의 모터를 정 역회전 제어가 가능하다· .
3) 브리지 회로 1 개당 2[A] 까지 전류를 흘릴 수 있고 2 개이므로 최대 4[A] 까지도 가능하다.
4) L297 과 함께 스테핑 모터 드라이버로 사용되기도 한다.
5) 8 번 핀에 GND, 9 번 핀에 5[V] 전원을 연결한다.
6) 4 번 핀에는 모터를 구동할 전압을 가해주며 46[V] 까지 가능하다.
7) 내부에 두 H- 브리지 단의 출력(OUT1~OUT4) 이 모터로 연결되어 사용되고 정 역 제어입력·
(IN1~IN4) 으로 모터를 구동 및 제어한다.
