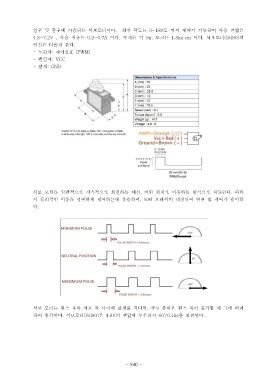

입구 및 출구에 사용되는 서보모터이다.                  회전 각도는 0~180       도 까지 제어가 가능하며 사용 전압은
                4.8~7.2V ,  사용 전류는 0.2~0.7A       이다 무게는 약.       9g,  토크는 1.8kg.cm    이다 서보모터.      (SG90) 의
                연결은 다음과 같다.
                -  노란색 제어신호:       (PWM)
                -  빨간색: VCC
                -  갈색: GND

































                서보 모터는 일반적으로 지속적으로 회전하는 대신 어떤 위치로 이동하는 방식으로 작동된다 따라,                                    .
                서 물리적인 이동을 정밀하게 제어하는데 유용하며 모터 드라이버 내장되어 연결 및 제어가 용이하,
                다.


























                서보 모터는 펄스 폭과 서보 각 사이의 관계를 지니며 서보 출력은 펄스 폭이 증가할 때 그에 비례,
                하여 동작한다 서보모터.         (SG90) 은 4.8V 의 전압에 무부하시 60 /0.12s˚       를 회전한다.
