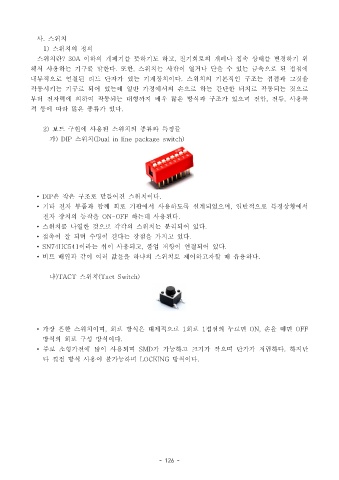

사 스위치.
1) 스위치의 정의
스위치란? 30A 이하의 개폐기를 뜻하기도 하고 전기회로의 개폐나 접속 상태를 변경하기 위,
해서 사용하는 기구를 말한다 또한 스위치는 사람이 열거나 닫을 수 있는 금속으로 된 접점에 . ,

내부적으로 연결된 리드 단자가 있는 기계장치이다 스위치의 기본적인 구조는 접점과 그것을 .
작동시키는 기구로 되어 있는데 일반 가정에서의 손으로 하는 간단한 터치로 작동되는 것으로
부터 전자력에 의하여 작동되는 대형까지 매우 많은 방식과 구조가 있으며 전압 전류 사용목, ,
적 등에 따라 많은 종류가 있다.

2) 보드 구현에 사용된 스위치의 종류와 특징들
가) DIP 스위치(Dual in line package switch)

• DIP 은 작은 구조로 만들어진 스위치이다.

• 기타 전자 부품과 함께 회로 기판에서 사용하도록 설계되었으며 일반적으로 특정상황에서 ,
전자 장치의 동작을 ON-OFF 하는데 사용된다.
• 스위치를 나열한 것으로 각각의 스위치는 분리되어 있다.
• 접촉이 잘 되며 수명이 길다는 장점을 가지고 있다.
• SN74HC541 이라는 칩이 사용되고 풀업 저항이 연결되어 있다, .

• 비트 배열과 같이 여러 값들을 하나의 스위치로 제어하고자할 때 유용하다.

나)TACT 스위치(Tact Switch)

• 가장 흔한 스위치이며 회로 방식은 대체적으로 회로 접점의 누르면 , 1 1 ON, 손을 떼면 OFF
방식의 회로 구성 방식이다.
• 주로 소형가전에 많이 사용되며 SMD 가 가능하고 크기가 작으며 단가가 저렴하다 하지만 .
다 접점 방식 사용이 불가능하며 LOCKING 방식이다.
