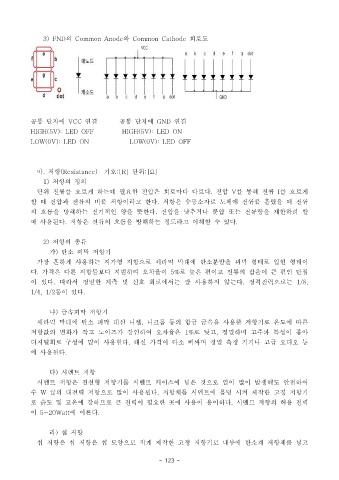

3) FND 의 Common Anode 와 Common Cathode 회로도

공통 단자에 VCC 연결 공통 단자에 GND 연결
HIGH(5V): LED OFF HIGH(5V): LED ON
LOW(0V): LED ON LOW(0V): LED OFF

마 저항. (Resistance) 기호:[R] 단위:[ ]Ω
1) 저항의 정의
단위 전류를 흐르게 하는데 필요한 전압은 회로마다 다르다 전압 를 통해 전류 를 흐르게 . V I

할 때 전압과 전류의 비를 저항이라고 한다 저항은 수동소자로 도체에 전류를 흘렸을 때 전류.
의 흐름을 방해하는 전기적인 양을 뜻한다 전압을 낮추거나 분압 또는 전류량을 제한하려 할 .
때 사용된다 저항은 전류의 흐름을 방해하는 정도라고 이해할 수 있다. .

2) 저항의 종류
가 탄소 피막 저항기)

가장 흔하게 사용하는 저가형 저항으로 세라믹 막대에 탄소분말을 피막 형태로 입현 형태이
다 가격은 다른 저항들보다 저렴하며 오차율이 . 5% 로 높은 편이고 전류의 잡음이 큰 편인 단점
이 있다 따라서 정밀한 계측 및 신호 회로에서는 잘 사용하지 않는다 정격전력으로는 . . 1/8,
1/4, 1/2 등이 있다.

나 금속피막 저항기)
세라믹 막대에 탄소 피막 대신 니켈 니크롬 등의 합금 금속을 사용한 저항기로 온도에 따른 ,
저항값의 변화가 작고 노이즈가 강인하여 오차율은 1% 로 낮고 정밀하며 고주파 특성이 좋아 ,
디지털회로 구성에 많이 사용한다 대신 가격이 다소 비싸며 정밀 측정 기기나 고급 오디오 등.
에 사용된다.

다 시멘트 저항)
시멘트 저항은 권선형 저항기를 시멘트 케이스에 넣은 것으로 열이 많이 발생해도 안전하여
수 W 급의 대전력 저항으로 많이 사용된다 저항체를 시멘트에 몰딩 시켜 제작한 고정 저항기.

로 습도 및 고온에 강하므로 큰 전력이 필요한 곳에 사용이 용이하다 시멘트 저항의 허용 전력.
이 5~20Watt 에 이른다.

라 칩 저항)
칩 저항은 칩 저항은 칩 모양으로 작게 제작한 고정 저항기로 내부에 탄소계 저항체를 넣고
