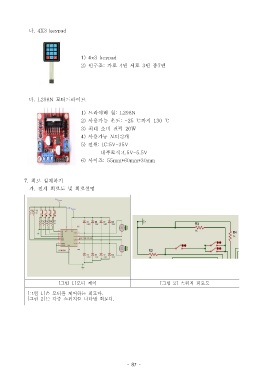

나. 4X3 keypad

1) 4x3 keypad

2) 핀구조 가로: 4 핀 세로 3 핀 총 핀7

다. L298N 모터드라이브

1) 드라이버 칩: L298N

2) 사용가능 온도: -25 ℃ 까지 130 ℃
3) 최대 소비 전력 20W
4) 사용가능 모터 개:2
5) 전원: IC:5V-35V

내부로직:4.5V-5.5V
6) 사이즈: 55mm*60mm*30mm

7. 회로 설계하기

가 전체 회로도 및 회로설명.

[ 그림 1] 모터 제어 [ 그림 2] 스위치 회로도

[ 그림 1] 은 모터를 제어하는 회로다.
[ 그림 2] 는 각종 스위치를 나타낸 회로다.

- 87 -
