적외선을 이용해 온도 압력 방사선의 세기 등 물리량이나 화학량을 검지하여 신호처리가 가능한, ,
전기량으로 변화시키는 장치이다.
수신(KSM-603)
1 번핀 Vout, 2 번핀 GND, 3 번핀 VCC
37.9kHZ 에 반응

7. 회로 설계하기
가 전체 회로도 및 회로설명.

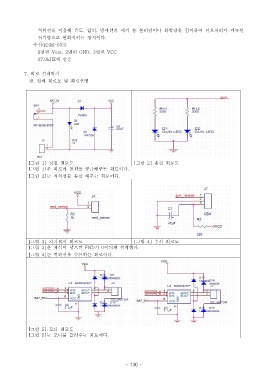

[ 그림 1] 전원 회로도 [ 그림 2] 송신 회로도
[ 그림 1] 은 회로에 전원을 공급해주는 회로이다.
[ 그림 2] 는 적외선를 송신 해주는 회로이다.

[ 그림 3] 자기센서 회로도 [ 그림 4] 수신 회로도
[ 그림 3] 은 자석이 닿으면 FND 가 0 이되게 설계했다.
[ 그림 4] 는 적외선을 수신하는 회로이다.

[ 그림 5] 모터 회로도
[ 그림 5] 는 모터를 돌려주는 회로이다.
