던 최고 점수를 SHIFT 시켜서 점수를 바꿔준다 또한 최고 점수가 될 경우 멜로디 . , , IC 를 사
용한 만능기판의 부저에서 소리가 나오도록 설계하였다 더하여 모드 별로 . LED 의 난수가 발
생시켜지는 속도가 다르게 프로그램 하였는데 각 모드마다 최고점수를 다르게 저장할 수 있,
게 하여서 각각 사용자들의 취향에 맞게 게임을 즐길 수 있도록 하였다. CodeVision AVR 을

이용하여 코드를 짰으며 코드는 대략 , 320 줄 정도가 나온다 타이머 카운트와 . Interrupt 를 사
용하였으며, #include <stdlib.h> 함수를 사용하였다.

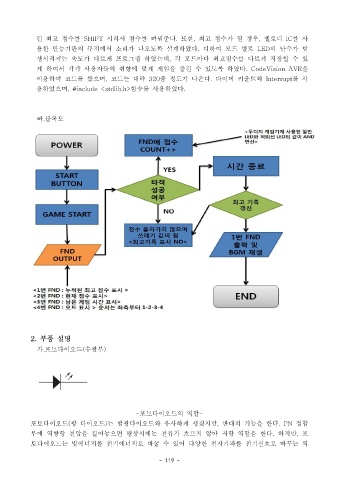

바 블록도.

2. 부품 설명
가 포토다이오드 수광부. ( )

- 포토다이오드의 역할-
포토다이오드 광 다이오드 는 발광다이오드와 유사하게 생겼지만 반대의 기능을 한다( ) , . PN 접합
부에 역방향 전압을 걸어놓으면 평상시에는 전류가 흐르지 않아 저항 역할을 한다 하지만 포. ,

토다이오드는 빛에너지를 전기에너지로 바꿀 수 있어 다양한 전자기파를 전기신호로 바꾸는 역

- 119 -
