제 Ⅲ 장 하드웨어 설계

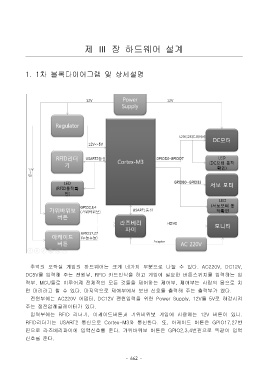

1. 1차 블록다이어그램 및 상세설명

추억의 오락실 게임의 하드웨어는 크게 네가지 부분으로 나눌 수 있다. AC220V, DC12V,
DC5V를 입력해 주는 전원부, RFID 카드인식을 하고 게임에 필요한 버튼스위치를 입력하는 입

력부, MCU들로 이루어져 전체적인 모든 것들을 제어하는 제어부, 제어부는 사람의 몸으로 치
면 머리라고 할 수 있다. 마지막으로 제어부에서 보낸 신호를 출력해 주는 출력부가 있다.
전원부에는 AC220V 어댑터, DC12V 전원입력을 위한 Power Supply, 12V를 5V로 하강시켜
주는 정전압레귤레이터가 있다.
입력부에는 RFID 리더기, 아케이드버튼과 가위바위보 게임에 사용하는 12V 버튼이 있다.

RFID리더기는 USART2 통신으로 Cortex-M3와 통신한다. 또, 아케이드 버튼은 GPIO17,27번
핀으로 라즈베리파이에 입력신호를 준다. 가위바위보 버튼은 GPIO2,3,4번핀으로 똑같이 입력
신호를 준다.
