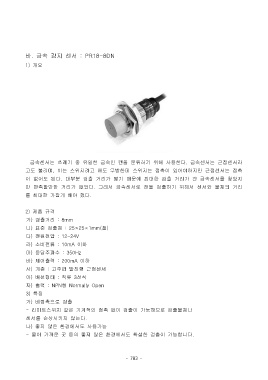

바. 금속 감지 센서 : PR18-8DN
1) 개요

금속센서는 쓰레기 중 유일한 금속인 캔을 분류하기 위해 사용한다. 금속센서는 근접센서라
고도 불리며, 이는 스위치라고 해도 무방한데 스위치는 접촉이 있어야하지만 근접센서는 접촉

이 없어도 된다. 대부분 검출 거리가 짧기 때문에 최대한 검출 거리가 긴 금속센서를 찾았지
만 만족할만한 거리가 없었다. 그래서 금속센서로 캔을 검출하기 위해서 센서와 물체의 거리
를 최대한 가깝게 해야 했다.

2) 제품 규격
가) 검출거리 : 8mm
나) 표준 검출체 : 25×25×1mm(철)

다) 전원전압 : 12-24V
라) 소비전류 : 10mA 이하
마) 응답주파수 : 350Hz

바) 제어출력 : 200mA 이하
사) 기종 : 고주파 발진형 근접센서
아) 배선형태 : 직류 3선식
자) 출력 : NPN형 Normally Open

3) 특징
가) 비접촉으로 검출
- 리미트스위치 같은 기계적인 접촉 없이 검출이 가능하므로 검출물체나
센서를 손상시키지 않는다.

나) 좋지 않은 환경에서도 사용가능
- 물이 가까운 곳 등의 좋지 않은 환경에서도 확실한 검출이 가능합니다.
