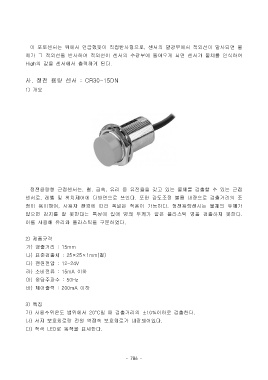

이 포토센서는 위에서 언급했듯이 직접반사형으로, 센서의 발광부에서 적외선이 발사되면 물

체가 그 적외선을 반사하여 적외선이 센서의 수광부에 들어오게 되면 센서가 물체를 인식하여
High의 값을 센서에서 출력하게 된다.

사. 정전 용량 센서 : CR30-15DN
1) 개요

정전용량형 근접센서는, 철, 금속, 유리 등 유전율을 갖고 있는 물체를 검출할 수 있는 근접
센서로, 레벨 및 위치제어에 다방면으로 쓰인다. 또한 감도조정 볼륨 내장으로 검출거리의 조
정이 용이하여, 사용자 환경에 따라 폭넓은 적용이 가능하다. 정전용량센서는 물체의 두께가

얇으면 감지를 잘 못한다는 특성이 있어 병의 두께가 얇은 플라스틱 병을 검출하지 못한다.
이를 사용해 유리와 플라스틱을 구분하였다.

2) 제품규격

가) 검출거리 : 15mm
나) 표준검출체 : 25×25×1mm(철)
다) 전원전압 : 12-24V
라) 소비전류 : 15mA 이하

마) 응답주파수 : 50Hz
바) 제어출력 : 200mA 이하

3) 특징
가) 사용주위온도 범위에서 20°C일 때 검출거리의 ±10%이하로 검출한다.
나) 서지 보호회로랑 전원 역접속 보호회로가 내장되어있다.
다) 적색 LED로 동작을 표시한다.
