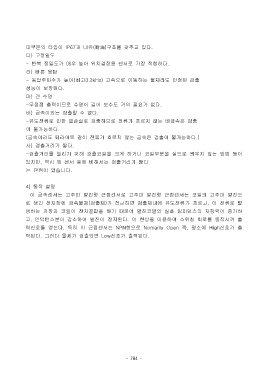

대부분의 타입이 IP67과 내유(耐油)구조를 갖추고 있다.

다) 고정밀도
- 반복 정밀도가 매우 높아 위치결정용 센서로 가장 적합하다.
라) 빠른 응답

- 응답주파수가 높아(최고3.3kHz) 고속으로 이동하는 물체라도 안정된 검출
성능이 보장된다.
마) 긴 수명
-무접점 출력이므로 수명이 길어 보수도 거의 필요가 없다.
바) 금속이외는 검출할 수 없다.

-유도전류로 인한 열손실로 검출하므로 전류가 흐르지 않는 비금속은 검출
이 불가능하다.
(금속이라도 페라이트 같이 전류가 흐르지 않는 금속은 검출이 불가능하다.)

사) 검출거리가 짧다.
-검출거리를 늘리기 위해 검출코일을 크게 하거나 코일부분을 실드로 씌우지 않는 방법 등이
있지만, 역시 빔 센서 등에 비해서는 검출거리가 짧다
는 단점이 있습니다.

4) 동작 설명
이 금속센서는 고주파 발진형 근접센서로 고주파 발진형 근접센서는 코일의 고주파 발진으

로 생긴 전자장에 금속물체(검출체)가 접근하면 검출체내에 유도전류가 흐르고, 이 전류로 발
생하는 자장과 코일이 전자결합을 하기 때문에 발진코일의 실효 임피던스의 저항력이 증가하
고, 인덕턴스분이 감소하여 발진이 정지된다. 이 현상을 이용하여 스위칭 회로를 동작시켜 출
력신호를 얻는다. 특히 이 근접센서는 NPN형으로 Nomarlly Open 즉, 평소에 High신호가 출

력된다. 그러다 물체가 검출되면 Low신호가 출력된다.
