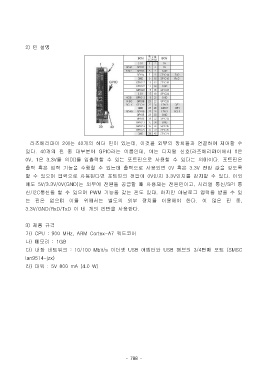

2) 핀 설명

라즈베리파이 2에는 40개의 헤더 핀이 있는데, 이것을 외부의 장치들과 연결하여 제어할 수
있다. 40개의 핀 중 대부분이 GPIO라는 이름인데, 이는 디지털 신호(라즈베리파이에서 0은

0V, 1은 3.3V를 의미)를 입출력할 수 있는 포트핀으로 사용할 수 있다는 의미이다. 포트핀은
출력 혹은 입력 기능을 수행할 수 있는데 출력으로 사용되면 0V 혹은 3.3V 전압 값을 갖도록
할 수 있으며 입력으로 사용된다면 포트핀의 전압이 0V인지 3.3V인지를 감지할 수 있다. 이외
에도 5V/3.3V/0V(GND)는 외부에 전원을 공급할 때 사용되는 전원핀이고, 시리얼 통신/SPI 통

신/I2C통신을 할 수 있으며 PWM 기능을 갖는 핀도 있다. 하지만 아날로그 입력을 받을 수 있
는 핀은 없으며 이를 위해서는 별도의 외부 장치를 이용해야 한다. 이 많은 핀 중,
3.3V/GND/RxD/TxD 이 네 개의 핀만을 사용한다.

3) 제품 규격
가) CPU : 900 MHz, ARM Cortex-A7 쿼드코어
나) 메모리 : 1GB
다) 내장 네트워크 : 10/100 Mbit/s 이더넷 USB 어뎁터와 USB 허브의 3/4번째 포트 (SMSC

lan9514-jzx)
라) 파워 : 5V 800 mA (4.0 W)
