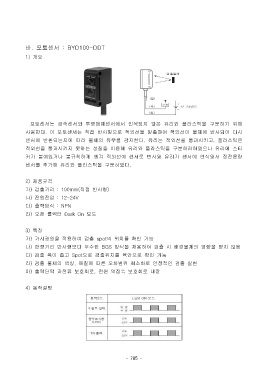

바. 포토센서 : BYD100-DDT

1) 개요

포토센서는 금속센서와 투명매체센서에서 인식되지 않은 유리와 플라스틱을 구분하기 위해
사용한다. 이 포토센서는 직접 반사형으로 적외선을 방출하여 적외선이 물체에 반사되어 다시
센서에 반환되는지에 따라 물체의 유무를 감지한다. 유리는 적외선을 통과시키고, 플라스틱은
적외선을 통과시키지 못하는 성질을 이용해 유리와 플라스틱을 구분하려하였으나 유리에 스티

커가 붙어있거나 불규칙하게 생겨 적외선이 센서로 반사돼 유리가 센서에 인식돼서 정전용량
센서를 추가해 유리와 플라스틱을 구분하였다.

2) 제품규격
가) 검출거리 : 100mm(직접 반사형)
나) 전원전압 : 12-24V
다) 출력방식 : NPN

라) 오픈 콜렉터 Dark On 모드

3) 특징
가) 가시광원을 적용하여 검출 spot의 위치를 확인 가능

나) 한정거리 반사형보다 우수한 BGS 방식을 채용하여 검출 시 배경물체의 영향을 받지 않음
다) 검출 폭이 좁고 Spot으로 검출위치를 육안으로 확인 가능
라) 검출 물체의 색상, 재질에 따른 오차범위 최소화로 안정적인 검출 실현
마) 출력단락 과전류 보호회로, 전원 역접속 보호회로 내장

4) 동작설명
