마. 통신부

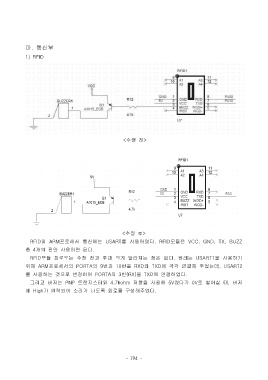

1) RFID
<수정 전>
<수정 후>
RFID와 ARM프로세서 통신에는 USART를 사용하였다. RFID모듈은 VCC, GND, TX, BUZZ
총 4개의 핀만 사용하면 된다.
RFID모듈 회로도는 수정 전과 후과 크게 달라지는 점은 없다. 원래는 USART1을 사용하기
위해 ARM프로세서의 PORTA의 9번과 10번을 RXD와 TXD에 각각 연결해 주었는데, USART2
를 사용하는 것으로 변경하여 PORTA의 3번(RX)을 TXD에 연결하였다.
그리고 버저는 PNP 트랜지스터와 4.7kohm 저항을 사용해 5V였다가 0V로 떨어질 때, 버저
에 High가 입력되어 소리가 나도록 회로를 구성해주었다.
