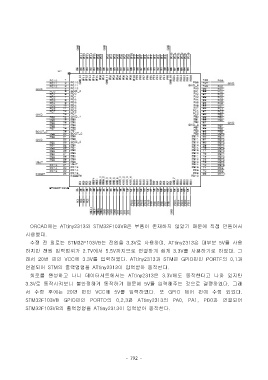

ORCAD에는 ATtiny2313와 STM32F103VB은 부품이 존재하지 않았기 때문에 직접 만들어서
사용했다.
수정 전 회로는 STM32F103VB는 전원을 3.3V로 사용하며, ATtiny2313은 대부분 5V를 사용

하지만 전원 입력범위가 2.7V에서 5.5V까지므로 연결하기 쉽게 3.3V를 사용하기로 하였다. 그
래서 20번 핀인 VCC에 3.3V를 입력하였다. ATtiny2313과 STM은 GPIO핀인 PORTF의 0,1과
연결되어 STM의 출력명령을 ATtiny2313이 입력받아 동작한다.

회로를 완성하고 나니 데이터시트에서는 ATtiny2313은 3.3V에도 동작한다고 나와 있지만
3.3V로 동작시켜보니 불안정하게 동작하기 때문에 5V를 입력해주는 것으로 결정하였다. 그래
서 수정 후에는 20번 핀인 VCC에 5V를 입력하였다. 또 GPIO 제어 핀이 수정 되었다.
STM32F103VB GPIO핀인 PORTD의 0,2,3과 ATtiny2313의 PA0, PA1, PD0과 연결되어

STM32F103VB의 출력명령을 ATtiny2313이 입력받아 동작한다.
