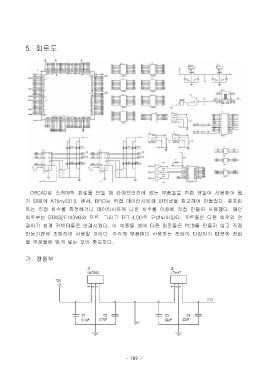

5. 회로도

ORCAD로 스케메틱 회로를 만들 때 라이브러리에 없는 부품들을 직접 만들어 사용해야 했
기 때문에 ATtiny2313, 센서, RFID는 직접 데이터시트와 인터넷을 참고하여 만들었다. 풋프린
트는 직접 치수를 측정하거나 데이터시트에 나온 치수를 이용해 직접 만들어 사용했다. 메인

회로부는 STM32F103VB와 포트, 그리고 TFT-LCD로 구성되어있다. 포트들은 다른 회로와 연
결하기 쉽게 커넥터들로 연결시켰다. 이 부품들 외에 다른 회로들은 PCB를 만들지 않고 직접
만능기판에 조립하여 사용할 것이다. 각각의 부품마다 사용하는 전압이 다양하기 때문에 전압
을 부품들에 맞게 넣는 것이 중요하다.

가. 전원부
