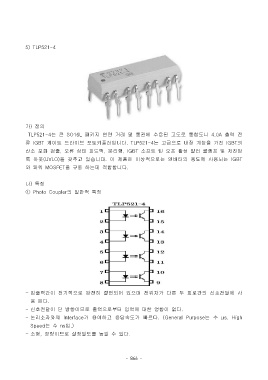

Page 873 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

5) TLP521-4

가) 정의

TLP521-4는 큰 SO16L 패키지 연면 거리 및 통관에 수용된 고도로 통합도니 4.0A 출력 전
류 IGBT 게이트 드라이브 포토커플러입니다. TLP521-4는 고급으로 내장 기능을 가진 IGBT의
산소 포화 검출, 오류 상태 피드백, 분리형, IGBT 소프트 턴 오프 활성 밀러 클램프 및 저전압
룩 아웃(UVLO)을 갖추고 있습니다. 이 제품은 이상적으로는 인버터의 용도에 사용되는 IGBT

와 파워 MOSFET을 구동 하는데 적합합니다.

나) 특징
① Photo Coupler의 일반적 특징

- 입출력간이 전기적으로 완전히 절연되어 있으며 전위차가 다른 두 회로간의 신호전달에 사

용 된다.
- 신호전달이 단 방향이므로 출력으로부터 입력에 대한 영향이 없다.
- 논리소자와의 Interface가 용이하고 응답속도가 빠르다. (General Purpose는 수 μs, High

Speed는 수 ns임.)
- 소형, 경량이므로 실장밀도를 높일 수 있다.

- 866 -
