Page 875 - 완) I MDP 프로젝트 작품 보고서(전체과 1학년)1.6

어있습니다. 긴 수명과 고 신뢰성 및 경제성과 간편한 작업성이 장점입니다. 적색 표시등이 있

어 동작 유·무 식별이 가능하고 마이크로 스위치, 리미트 스위치 대용으로 폭 넓게 사용합니
다. 철, 금속, 플라스틱, 고무 등 유전율을 갖고 있는 물체를 검출할 수 있어 금속과 비금속을
분류합니다.

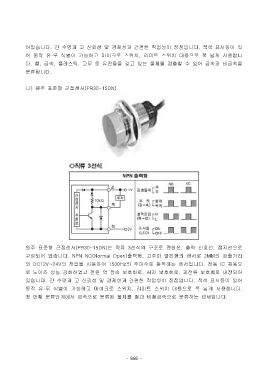

나) 원주 표준형 근접센서(PR30-15DN)

원주 표준형 근접센서(PR30-15DN)는 직류 3선식의 구조로 전원선, 출력 신호선, 접지선으로
구성되어 있습니다. NPN NO(Normal Open)출력형, 고주파 발진형의 센서로 2MM의 검출거리
와 DC12V~24V의 전압을 사용하여 1500Hz의 주파수로 동작하는 센서입니다. 전용 IC 채용으

로 노이즈 성능 강화하였고 전원 역 접속 보호회로, 서지 보호회로, 과전류 보호회로 내장되어
있습니다. 긴 수명과 고 신뢰성 및 경제성과 간편한 작업성이 장점입니다. 적색 표시등이 있어
동작 유·무 식별이 가능하고 마이크로 스위치, 리미트 스위치 대용으로 폭 넓게 사용합니다.

첫 번째 분류단계에서 금속으로 분류된 물체를 철과 비철금속으로 분류하는 센서입니다.

- 868 -
