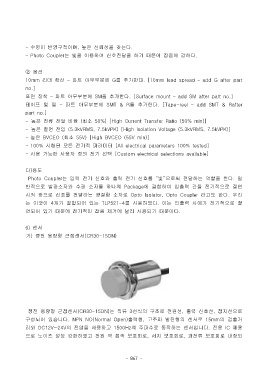

- 수명이 반영구적이며, 높은 신뢰성을 갖는다.

- Photo Coupler는 빛을 이용하여 신호전달을 하기 때문에 잡음에 강하다.

② 옵션

10mm 리더 확산 – 파트 아무부분에 G를 추가한다. [10mm lead spread – add G after part
no.]
표면 장착 – 파트 아무부분에 SM을 추가한다. [Surface mount – add SM after part no.]
테이프 및 릴 – 파트 아무부분에 SMT & R를 추가한다. [Tape-reel – add SMT & Rafter
part no.]

- 높은 전류 전달 비율 (최소 50%) [High Current Transfer Ratio (50% min)]
- 높은 절연 전압 (5.3kVRMS, 7.5kVPK) [High Isolation Voltage (5.3kVRMS, 7.5kVPK)]
- 높은 BVCEO (최소 55V) [High BVCEO (55V min)]

- 100% 시헙된 모든 전기적 파라미터 [All electrical parameters 100% tested]
- 사용 가능한 사용자 정의 전기 선택 [Custom electrical selections available]

다)용도

Photo Coupler는 입력 전기 신호와 출력 전기 신호를 “빛”으로써 전달하는 역할을 한다. 일
반적으로 발광소자와 수광 소자를 하나의 Package에 결합하여 입출력 간을 전기적으로 절연
시켜 광으로 신호를 전달하는 광결합 소자로 Opto Isolator, Opto Coupler 라고도 한다. 우리

는 이것이 4개가 결합되어 있는 TLP521-4를 사용하였다. 이는 입출력 사이가 전기적으로 절
연되어 있기 때문에 전기적인 잡음 제거에 널리 사용되기 때문이다.

6) 센서

가) 정전 용량형 근접센서(CR30-15DN)

정전 용량형 근접센서(CR30-15DN)는 직류 3선식의 구조로 전원선, 출력 신호선, 접지선으로
구성되어 있습니다. NPN NO(Normal Open)출력형, 고주파 발진형의 센서로 15mm의 검출거
리와 DC12V~24V의 전압을 사용하고 1500Hz의 주파수로 동작하는 센서입니다. 전용 IC 채용
으로 노이즈 성능 강화하였고 전원 역 접속 보호회로, 서지 보호회로, 과전류 보호회로 내장되

- 867 -
