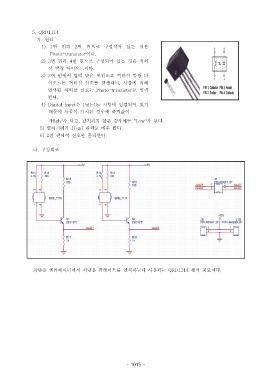

5. QRD1114
가 원리.
1) 1 번 핀과 2 번 핀으로 구성되어 있는 것은
Photo-transistor 이다.
2) 3 번 핀과 4 번 핀으로 구성되어 있는 것은 적외
선 발광 다이오드이다.
3) 3 번 핀에서 입력 받은 전원으로 적외선 발광 다
이오드는 적외선 신호를 발생하며 사물에 의해,
반사된 적외선 신호는 Photo-transistor 로 입력
된다.
4) Digital Input 은 Pull-Up 저항에 연결되어 있기
때문에 사물이 감지된 경우에 출력값이
"High" 가 되고 감지되지 않은 경우에는, "Low" 가 된다.
5) 인식거리가 1[㎝ ] 내외로 매우 짧다.
6) 2 번 핀에서 신호를 출력한다.
나 구동회로.
차량용 엘리베이터에서 차량용 플레이트를 인식하는데 사용되는 QRD1114 센서 회로이다.
