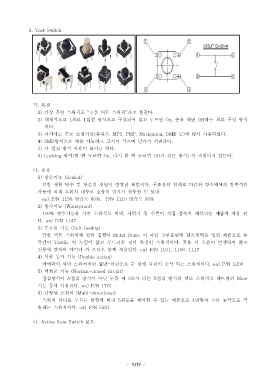

8. Tact Switch
가 특징.
1) 가장 흔한 스위치로 누름 버튼 스위치 라고 불린다“ ” .
2) 대체적으로 1 회로 1 접점 방식으로 구성되어 있고 누르면 On, 손을 떼면 Off 하는 회로 구성 방식
이다.
3) 과거에는 주로 소형가전 휴대폰( , MP3, PMP, Navigation, DMB 등 에 많이 사용되었다) .
4) SMD 방식으로 사용 가능하고 크기가 작으며 단가가 저렴하다.
5) 다 접점 방식 사용이 불가능 하다.
6) Locking 방식 한 번 누르면( On, 다시 한 번 누르면 Off 가 되는 방식 이 지원되지 않는다) .
나 종류.
1) 방습기능 (Sealed)
일반 생활 방수 및 방습의 개념이 반영된 제품이다 구조상의 한계로 다습한 장소에서의 반복적인.
사용에 의해 스위치 내부로 소량의 습기가 침투할 수 있다.
ex) P/N 1158 방습도 80%, P/N 1110 방습도 96%
2) 방수기능 (Waterproof)
100% 방수기능을 가진 스위치로 비데 세탁기 등 수분이 직접 접촉이 예상되는 제품에 사용 된,
다. ex) P/N 1147
3) 무소음 기능 (Soft feeling)
일반 택트 스위치와 달리 접점이 Metal Dome 이 아닌 고무표면에 탄소피막을 입힌 제품으로 동
작감이 Tactile 한 느낌이 없고 부드러운 것이 특징인 스위치이다 작동 시 소음이 발생하지 않고.
진동에 강하여 악기나 카 오디오 등에 사용된다. ex) P/N 1101, 1106, 1117
4) 이중 동작 기능 (Double action)
카메라의 셔터 스위치처럼 일단 이단으로 두 번에 나뉘어 동작 되는 스위치이다- . ex) P/N 1200
5) 역회로 기능 (Normal-closed circuit)
접점방식이 A 접점 방식이 아닌 누를 때 Off 가 되는 B 접점 방식의 택트 스위치로 헤드셋의 Mute
기능 등에 사용된다. ex) P/N 1701
6) 다방향 스위치 (Multi-directional)
스위치 하나로 누르는 방향에 따라 5 회로를 제어할 수 있는 제품으로 4 방향과 누름 동작으로 작
동하는 스위치이다. ex) P/N 5201
다. Active Low Switch 보드
