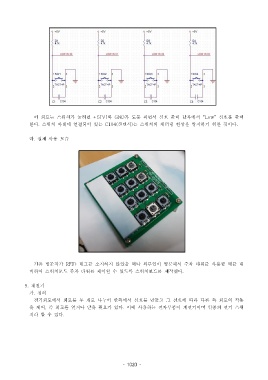

이 회로는 스위치가 눌리면 +5[V] 와 GND 가 도통 되면서 신호 출력 단자에서 “Low” 신호를 출력
한다 스위치 아래에 연결되어 있는. C104( 콘덴서 는 스위치의 채터링 현상을 방지하기 위한 것이다) .

라 실제 사용 모습.

기존 방문자가 RFID 태그를 소지하지 않았을 때나 외부인이 방문해서 주차 타워를 사용할 때를 대
비하여 스위치로도 주차 타워를 제어할 수 있도록 스위치보드를 제작했다.

9. 계전기
가 정의.
전기회로에서 회로를 두 개로 나누어 한쪽에서 신호를 만들고 그 신호에 따라 다른 쪽 회로의 작동
을 제어 즉 회로를 열거나 닫을 필요가 있다 이때 사용하는 전자부품이 계전기이며 일종의 전기 스위, .
치라 할 수 있다.
