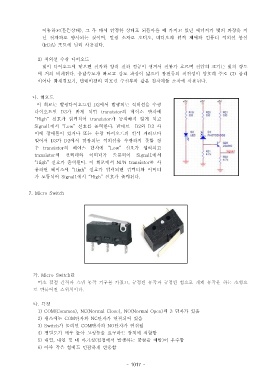

이동하고 들뜬상태( ), 그 후 다시 안정한 상태로 되돌아올 때 가지고 있던 에너지가 빛의 파장을 지
닌 전자파로 방사되는 것이며 발광 소자로 오디오 비디오의 원격 제어와 컴퓨터 적외선 통신, ,
(IrDA) 포트에 널리 사용된다.

2) 적외선 수광 다이오드
빛이 다이오드에 닿으면 전자와 양의 전하 정공이 생겨서 전류가 흐르며 전압의 크기는 빛의 강도
에 거의 비례한다 응답속도가 빠르고 감도 파장이 넓으며 광전류의 직진성이 양호해 주로. CD 플레
이어나 화재경보기 텔레비전의 리모컨 수신부와 같은 전자제품 소자에 사용된다, .

나 회로도.
이 회로는 발광다이오드인 D2 에서 발광되는 적외선을 수광
다이오드인 D3 가 받게 되면 transistor 의 베이스 단자에
“High” 신호가 입력되어 transistor 가 동작하지 않게 되고
Signal1 에서 “Low” 신호를 출력한다 반대로. D2 와 D3 사
이에 장애물이 있거나 또는 수광 다이오드의 인식 거리보다
멀어서 D3 가 D2 에서 발광되는 적외선을 수광하지 못할 경
우 transistor 의 베이스 단자에 “Low” 신호가 입력되고
transistor 의 컬렉터와 이미터가 도통되어 Signal1 에서
“High” 신호가 출력된다 이 회로에서. NPN transistor 를 사
용하면 베이스에 “High” 신호가 입력되면 컬렉터와 이미터
가 도통되어 Signal1 에서 “High” 신호가 출력된다.

7. Micro Switch

가. Micro Switch 란
미소 접점 간격과 스냅 동작 기구를 가졌고 규정된 동작과 규정된 힘으로 개폐 동작을 하는 소형으,
로 만들어진 스위치이다.

나 특징.
1) COM(Common), NC(Normal Close), NO(Normal Open) 의 3 단자가 있음
2) 평소에는 COM 단자와 NC 단자가 연결되어 있음
3) Switch 가 눌리면 COM 단자와 NO 단자가 연결됨
4) 정밀도가 매우 높아 고성능을 요구하는 장치에 적합함
5) 내열 내연 및 내 아크성 접점에서 발생하는 불꽃을 예방 이 우수함, ( )
6) 아주 작은 힘에도 민감하게 반응함
