7) 신뢰성이 높고 성능이 우수하며 소형이지만 높은 용량 낮은 가격 기기의 풍부함 보수점검, , , 의
용이함 등의 장점이 있음

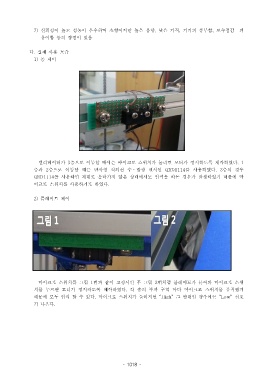

다 실제 사용 모습.
1) 층 제어

엘리베이터가 3 층으로 이동할 때에는 마이크로 스위치가 눌리면 모터가 정지하도록 제작하였다. 1
층과 2 층으로 이동할 때는 반사형 적외선 수 발광 센서인 QRD1114ㆍ 를 사용하였다. 3 층의 경우
QRD1114 를 사용하면 제대로 올라가지 않은 상태에서도 인식을 하는 경우가 발생하였기 때문에 마
이크로 스위치를 사용하기로 하였다.

2) 플레이트 제어

마이크로 스위치를 그림 1 번과 같이 고정시킨 후 그림 2 번처럼 플레이트가 들어와 마이크로 스위
치를 누르면 모터가 정지하도록 제작하였다 각 층의 주차 구역 마다 마이크로 스위치를 부착했기.
때문에 모두 인식 할 수 있다 마이크로 스위치가 눌려지면. “High” 그 반대일 경우에는 “Low” 신호
가 나온다.
