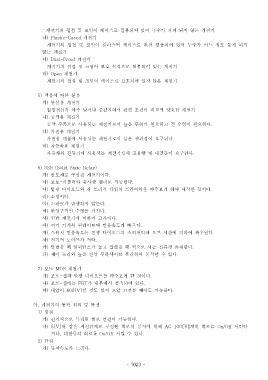

: 계전기의 접점 및 코일이 케이스로 밀봉되어 있어 누수가 거의 되지 않는 계전기
나) Plastic-Cased 계전기
계전기의 접점 및 코일이 플라스틱 케이스로 완전 밀봉되어 있어 누수가 어느 정도 높게 되지
않는 계전기
다) Dust-Proof 계전기
계전기의 접점 및 코일이 보호 목적으로 밀봉되어 있는 계전기
라) Open 계전기
계전기의 접점 및 코일이 케이스로 보호되어 있지 않은 계전기

5) 적용에 따른 분류
가 통신용 계전기)
접점전류가 아주 낮거나 중간치여서 관련 조건이 비교적 양호한 계전기
나 공작용 계전기)
공작 부품으로 사용되는 계전기로서 높은 부하가 필요하고 긴 수명이 필요하다.
다 가전용 계전기)
가전용 제품에 사용되는 계전기로서 높은 신뢰성이 요구된다.
라 자동차용 계전기)
자동차의 전동기에 사용되는 계전기로서 고용량 및 내진동이 요구된다.

6) SSR (Solid State Relay)
가 반도체로 구성된 계전기이다) .
나 포토 커플러와 유사한 원리로 작동한다) - .
다 발광 다이오드와 광 트리거 타입의 트라이악을 마주보게 하여 제작한 것이다) .
라 소형이다) .
마 스파크가 발생하지 않는다) .
바 반영구적인 수명을 가진다) .
사 일반 계전기에 비하여 고가이다) .
아 전기 기계식 릴레이보다 반응속도가 빠르다) .
자 스위치 반응속도는 발광 다이오드의 소비전력과 오프 시간에 의하여 좌우된다) .
차 전기적 노이즈가 적다) .
카 닫혔을 때 임피던스가 높고 열렸을 때 역으로 새는 전류가 존재한다) .
타 제어 논리와 높은 전압 부하사이를 분리하여 동작할 수 있다) .

7) 포토 MOS 계전기
가 포토 셀과 발광 다이오드를 마주보게 한 것이다) - .
나 포토 셀에는) - FET 가 내부에서 접속되어 있다.
다 내압이) 400[V] 인 것도 있어 고압 고전류 제어도 가능하다.

마 계전기의 동작 원리 및 특징.
1) 장점
가 전기적으로 독립된 회로 연결이 가능하다) .
나) 5[V] 와 같은 저전압계로 구성된 회로의 동작에 의해 AC 100[V] 계의 회로를 On/Off 시킨다
거나 대전류의 회로를, On/Off 시킬 수 있다.
2) 단점
가 동작속도가 느리다) .
