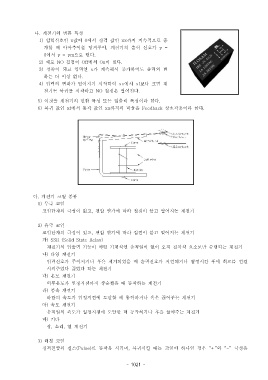

Page 1021 - 3-3

나 계전기의 변환 특성.
1) 입력신호인 x 값이 0 에서 정격 값인 xx 까지 지속적으로 증
가할 때 아마추어를 당겨주어 계전기의 출력 신호가, y =
0 에서 y = ym 으로 뛴다.
2) 예로 NO 접점이 Off 에서 On 이 된다.
3) 접촉이 되고 입력인 x 가 계속해서 증가하여도 출력의 변
화는 더 이상 없다.
4) 입력의 변화가 떨어지기 시작하여 xx 에서 xf 보다 크면 계
전기는 복귀를 시작하고 NO 접점은 떨어진다.

5) 이것을 계전기의 변환 특성 또는 입출력 특성이라 한다.
6) 복귀 값인 xf 에서 동작 값인 xx 까지의 비율을 Feedback 상호작용이라 한다.

다 계전기 코일 종류.
1) 무극 코일
코일단자의 극성이 없고 전압 인가에 따라 접점이 붙고 떨어지는 계전기,

2) 유극 코일
코일단자의 극성이 있고 전압 인가에 따라 접점이 붙고 떨어지는 계전기,
가) SSR (Solid State Relay)
계전기의 입출력 기능이 어떤 기계적인 움직임이 없이 오직 전자적 요소로만 수행되는 계전기
나 타임 계전기)
입력신호가 주어지거나 혹은 제거되었을 때 출력신호가 지연되거나 일정시간 후에 회로를 연결
시켜주었다 끊었다 하는 계전기
다 온도 계전기)
외부온도가 일정지점까지 상승했을 때 동작하는 계전기
라 풍속 계전기)
바람의 속도가 일정지점에 도달할 때 동작하거나 혹은 끊어주는 계전기
마 속도 계전기)
움직임의 속도가 일정지점에 도달할 때 동작하거나 혹은 끊어주는 계전기
바 기타)
광 소리 열 계전기, ,

3) 래칭 코일
정격전압의 펄스(Pulse) 로 동작을 시키며 복귀시킬 때는 코일이 하나일 경우, “+” 와 “-” 극성을
