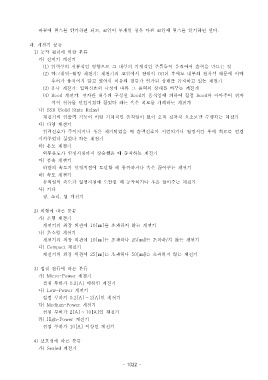

Page 1022 - 3-3

바꾸어 펄스를 인가하면 되고 코일이 두개일 경우 다른 코일에 펄스를 인가하면 된다, .

라 계전기 분류.
1) 동작 원리에 의한 분류
가 전자기 계전기)
(1) 입력부의 전류적인 영향으로 그 내부의 기계적인 부품들이 움직여서 출력을 만드는 것
(2) 마그네틱 래칭 계전기 계전기의 코일에서 전원이- : Off 된 후에도 내부의 전자석 때문에 아마
추어가 움직이지 않고 있어서 처음의 전류가 인가된 상태를 유지하고 있는 계전기
(3) 유극 계전기 입력신호의 극성에 따라 그 출력의 상태를 바꾸는 계전기:
(4) Reed 계전기 전자관 내부의 구성된: Reed 의 움직임에 의하여 접점 Reed 와 아마추어 전자
석이 전류를 연결시켰다 끊었다 하는 혹은 회로를 개폐하는 계전기
나) SSR (Solid State Relay)
계전기의 입출력 기능이 어떤 기계적인 움직임이 없이 오직 전자적 요소로만 수행되는 계전기
다 타임 계전기)
입력신호가 주어지거나 혹은 제거되었을 때 출력신호가 지연되거나 일정시간 후에 회로를 연결
시켜주었다 끊었다 하는 계전기
라 온도 계전기)
외부온도가 일정지점까지 상승했을 때 동작하는 계전기
마 풍속 계전기)
바람의 속도가 일정지점에 도달할 때 동작하거나 혹은 끊어주는 계전기
바 속도 계전기)
움직임의 속도가 일정지점에 도달할 때 동작하거나 혹은 끊어주는 계전기
사 기타)
광 소리 열 계전기, ,

2) 외형에 따른 분류
가 소형 계전기)
계전기의 최장 외관이 10[ ]㎜ 를 초과하지 않는 계전기
나 초소형 계전기)
계전기의 최장 외관이 10[ ]㎜ 는 초과하나 25[ ]㎜ 는 초과하 지 않는 계전기/
다) Compact 계전기
계전기의 최장 외관이 25[ ]㎜ 는 초과하나 50[ ]㎜ 는 초과하지 않는 계전기

3) 접점 전류에 따른 분류
가) Micro-Power 계전기
접점 부하가 0.2[A] 이하인 계전기
나) Low-Power 계전기
접점 부하가 0.2[A] ~ 2[A] 인 계전기
다) Medium-Power 계전기
접점 부하가 2[A] ~ 10[A] 인 계전기
라) High-Power 계전기
접점 부하가 10[A] 이상인 계전기

4) 보호성에 따른 분류
가) Sealed 계전기

- 1022 -
